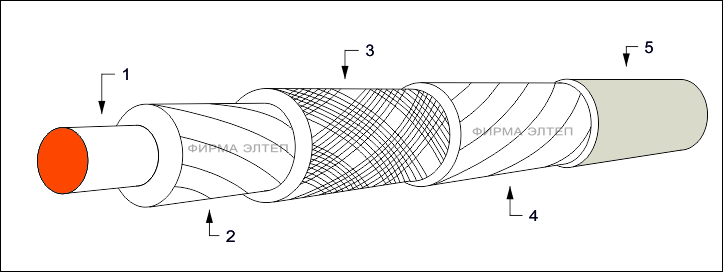

1 |
Медная посеребренная
проволока номинальным диаметром
0,73
мм |
|
2 |
Сплошная обмотка из пленки
фторопласта-4 |
|
3 |
Оплетка из медных
посеребренных проволок номинальным диаметром 0,10 мм |
|
4 |
Обмотка из пленки
фторопласта-4 |
|
5 |
Оплетка из стеклонитей,
пропитанная кремнийорганическим лаком |
|
Волновое
сопротивление, Ом |
50±2 |
|
Минимальная
рабочая температура, °С |
-60 |
|
Максимальная
рабочая температура, °С |
+250 |
|
Коэффициент
затухания, не более, дБ/м, на частоте
0.2 ГГц |
0.3 |
|
Коэффициент
затухания, не более, дБ/м, на частоте 3
ГГц |
1.5 |
|
Наружный
диаметр кабеля, мм |
3.2±0.25 |
|
Масса
кабеля, кг/км |
24.9 |
|
Требования к стойкости
при механических воздействиях
Вибрационные нагрузки в
диапазоне частот от 1 до 5000 Гц — с ускорением до 400
м/с2 (40 g).
Ударные нагрузки:
многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Минимальный радиус изгиба
При транспортировании и
хранении — 40 мм.
При монтаже при температуре 5 °С и выше — 20 мм, ниже 5 °С —
40 мм.
Строительная длина
Не менее 20 м.
Минимальная длина маломерных отрезков — 5 м.
|
|
